Przesłuchy są poważnym problemem w działaniu urządzeń elektronicznych, a moduł Cog LCD12864 ST7567S nie jest wyjątkiem. Jako dostawca modułu Cog LCD12864 ST7567S byłem świadkiem na własne oczy, jak ważne jest zrozumienie przesłuchu i jego konsekwencji dla wydajności tego modułu. W tym wpisie na blogu zagłębię się w to, czym jest przesłuch w kontekście modułu Cog LCD12864 ST7567S, jego przyczyny, skutki i możliwe rozwiązania.
Co to jest przesłuch?
Przesłuch odnosi się do zakłóceń występujących, gdy sygnał przesyłany w jednym obwodzie lub kanale wpływa na sygnał w sąsiednim obwodzie lub kanale. W przypadku modułu Cog LCD12864 ST7567S przesłuch może objawiać się niepożądanymi sygnałami elektrycznymi, które zakłócają normalne działanie wyświetlacza. Te niepożądane sygnały mogą pochodzić z różnych źródeł, takich jak zakłócenia elektromagnetyczne (EMI), sprzężenie pojemnościowe lub sprzężenie indukcyjne.
Przyczyny przesłuchów w module Cog LCD12864 ST7567S
-
Zakłócenia elektromagnetyczne (EMI)
Zakłócenia elektromagnetyczne są jedną z głównych przyczyn przesłuchów w urządzeniach elektronicznych. Występuje, gdy zewnętrzne pola elektromagnetyczne z innych komponentów elektronicznych lub urządzeń w pobliżu modułu Cog LCD12864 ST7567S oddziałują z sygnałami elektrycznymi wewnątrz modułu. Na przykład źródło częstotliwości radiowej (RF) dużej mocy działające w pobliżu może generować fale elektromagnetyczne, które są wychwytywane przez obwody modułu, powodując przesłuchy. -
Sprzężenie pojemnościowe
Sprzężenie pojemnościowe ma miejsce, gdy pole elektryczne pomiędzy dwiema sąsiednimi ścieżkami przewodzącymi lub elementami w module Cog LCD12864 ST7567S powoduje przeniesienie ładunku elektrycznego. Gdy odległość między ścieżkami jest mała, a częstotliwości robocze są wysokie, efekt sprzężenia pojemnościowego staje się bardziej wyraźny. Może to prowadzić do niepożądanego przesyłania sygnałów z jednej ścieżki na drugą, co skutkuje przesłuchem. -
Sprzęgło indukcyjne
Sprzężenie indukcyjne występuje, gdy pole magnetyczne generowane przez zmienny prąd w jednym przewodniku indukuje siłę elektromotoryczną (EMF) w sąsiednim przewodniku. W module Cog LCD12864 ST7567S, jeśli przez niektóre ścieżki przepływają sygnały o wysokim natężeniu lub wysokiej częstotliwości, wytworzone pola magnetyczne mogą indukować niepożądane prądy w pobliskich ścieżkach, prowadząc do przesłuchu.
Wpływ przesłuchu na moduł Cog LCD12864 ST7567S
Obecność przesłuchów w module Cog LCD12864 ST7567S może mieć kilka szkodliwych skutków na jego działanie.
- Wyświetl artefakty
Przesłuchy mogą powodować artefakty na ekranie, takie jak obrazy widmowe, smugi lub nietypowe różnice kolorów na ekranie. Artefakty te mogą znacznie pogorszyć jakość wizualną wyświetlacza, utrudniając użytkownikom odczytanie lub interpretację prezentowanych informacji. - Błędy transmisji danych
Niepożądane sygnały spowodowane przesłuchem mogą zakłócać transmisję danych pomiędzy sterownikiem a elementami wyświetlacza modułu Cog LCD12864 ST7567S. Może to prowadzić do nieprawidłowego wyświetlania danych, powodując błędy w zastosowaniach, w których dokładność prezentacji informacji ma kluczowe znaczenie, np. w przemysłowych systemach sterowania lub urządzeniach medycznych. - Zmniejszona niezawodność
Z biegiem czasu ciągła obecność przesłuchów może spowodować przedwczesną awarię modułu. Zakłócenia mogą naprężać komponenty i obwody, prowadząc do zwiększonego zużycia i ostatecznie do nieprawidłowego działania komponentów.
Wykrywanie i pomiar przesłuchów
Wykrywanie i pomiar przesłuchów w module Cog LCD12864 ST7567S może być trudnym zadaniem, ale jest niezbędne do zdiagnozowania i rozwiązania problemu.
- Kontrola wizualna
Kontrola wzrokowa jest pierwszym krokiem w wykrywaniu przesłuchów. Poszukaj wszelkich nietypowych wzorców wyświetlania, takich jak migotanie, odbicia lub nietypowe zmiany kolorów. Te wizualne wskazówki mogą wskazywać na obecność przesłuchu. - Korzystanie ze sprzętu testowego
Dokładniejsze wykrywanie i pomiar przesłuchów można osiągnąć za pomocą sprzętu testowego, takiego jak oscyloskop lub analizator widma. Oscyloskop można wykorzystać do obserwacji przebiegów sygnału na różnych ścieżkach, co pozwala zidentyfikować niepożądane składowe sygnału, które mogą być spowodowane przesłuchem. Z drugiej strony analizator widma można wykorzystać do analizy składowych częstotliwości sygnałów, pomagając w określeniu źródła i wielkości przesłuchu.
Rozwiązania przesłuchów w module Cog LCD12864 ST7567S
Oto kilka skutecznych rozwiązań łagodzących przesłuchy w module Cog LCD12864 ST7567S:
-
Optymalizacja układu PCB
Właściwy projekt układu PCB ma kluczowe znaczenie dla ograniczenia przesłuchów. Zwiększ odległość pomiędzy sąsiednimi ścieżkami, zwłaszcza tymi, które przesyłają sygnały o dużej prędkości lub wysokim natężeniu prądu. Skutecznie wykorzystuj płaszczyzny uziemienia i płaszczyzny mocy, aby zapewnić ekranowanie i zmniejszyć sprzężenie elektromagnetyczne. -
Filtrowanie i oddzielanie
Dodanie filtrów i kondensatorów odsprzęgających może pomóc w zmniejszeniu skutków przesłuchów. Filtry mogą służyć do blokowania niepożądanych częstotliwości, natomiast kondensatory odsprzęgające mogą zapewnić lokalne źródło zasilania i zmniejszyć szumy zasilania, które mogą przyczyniać się do przesłuchów. -
Zastawianie
Wdrożenie technik ekranowania, takich jak użycie metalowych obudów lub taśm ekranujących, może chronić moduł Cog LCD12864 ST7567S przed zewnętrznymi zakłóceniami elektromagnetycznymi. Może to znacznie zmniejszyć częstość występowania przesłuchów powodowanych przez zakłócenia elektromagnetyczne.
Znaczenie zrozumienia przesłuchu jako dostawcy
Jako dostawca modułu Cog LCD12864 ST7567S, zrozumienie przesłuchów ma ogromne znaczenie. Dzięki temu mogę zapewniać moim klientom lepsze wsparcie techniczne. Kiedy klienci napotykają problemy związane z przesłuchami, mogę zaoferować im trafną diagnozę i skuteczne rozwiązania w oparciu o moją dogłębną wiedzę na temat problemu.
Co więcej, aktywnie zajmując się problemem przesłuchów w naszym procesie produkcyjnym, możemy zapewnić wysoką jakość i niezawodność naszych produktów. To z kolei pomaga zbudować dobrą reputację na rynku i przyciągnąć więcej klientów.
Powiązane produkty i linki

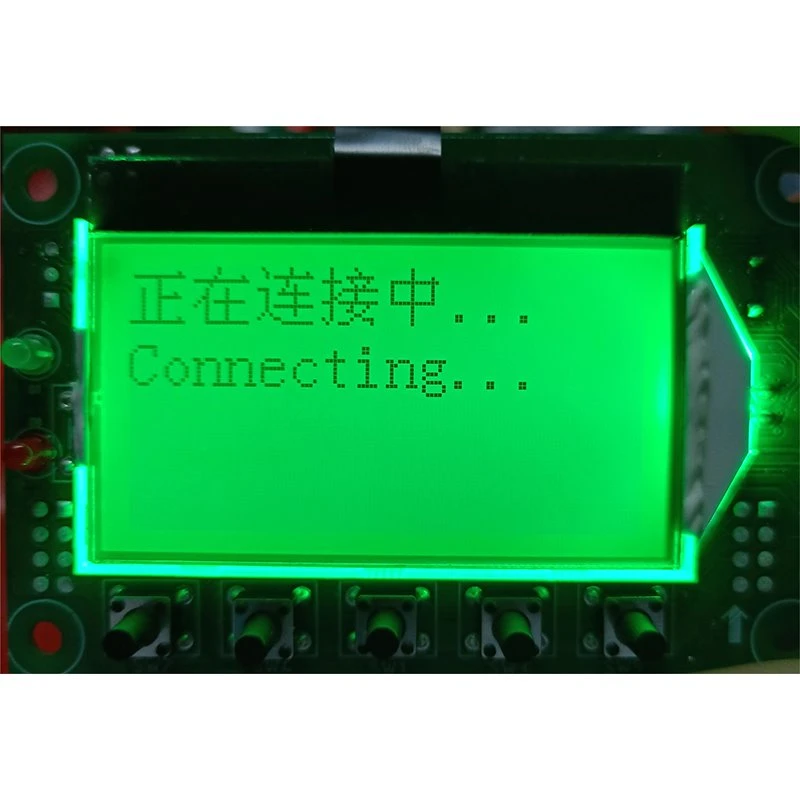

Jeśli interesują Cię inne produkty LCD, oferujemy szeroką gamęModuły i akcesoria wyświetlaczy graficznych LCD. Aby zapoznać się z innym typem wyświetlacza, sprawdź naszeMonochromatyczny wyświetlacz LCD 16*2 w kolorze żółto-zielonym. Kolejnym powiązanym produktem jestModuł zębaty LCD 12840 St7565r.
Podsumowanie i wezwanie do działania
Podsumowując, przesłuchy to złożony problem, który może mieć znaczący wpływ na działanie modułu Cog LCD12864 ST7567S. Rozumiejąc jego przyczyny, skutki i możliwe rozwiązania, możemy zapewnić optymalną pracę modułu. Jeśli potrzebujesz modułu Cog LCD12864 ST7567S lub masz jakiekolwiek pytania dotyczące przesłuchów lub innych naszych produktów, skontaktuj się z nami w celu omówienia zakupu. Zależy nam na dostarczaniu Państwu produktów wysokiej jakości i doskonałego wsparcia technicznego.
Referencje
- Horowitz, P. i Hill, W. (1989). Sztuka elektroniki. Wydawnictwo Uniwersytetu Cambridge.
- Montrose, MI (2012). Techniki projektowania płytek drukowanych pod kątem zgodności z EMC: podręcznik dla projektantów. Wiley'a.
